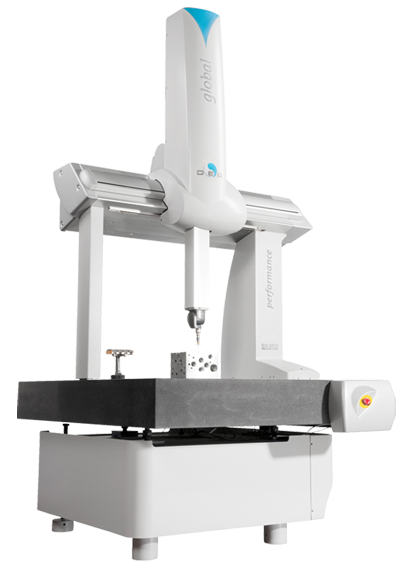

DEA GLOBAL это новейшая генерация координатно-измерительных машин. Конструкция портативного типа, гарантирует оптимальную жесткость машины и не требует специального фундамента. Машина эта совмещает высокую точность измерений с самой большой скоростью работы на рынке. Благодаря применению системы управления новой генерации, машина GLOBAL может использовать разные виды измерительных насадок, работая как в режиме точка-точка так с использованием бесконтактного измерения, или же в режиме сканирования.

Дополнительные отличительные особенности машины Global:
1. Запатентованная технология “Tricision® ”для очень жесткой поперечины, что дает низкий центр тяжести и максимальную расстановку пневматических подшипников, для повышения стабильности ведения по оси Х.
2. Ультра высокое разрешение линеек (0,039 µm).
3. Pinola Z с высокой жесткостью и большим полем сечения, изготовленная из алюминия.
4. Оси X, Y и Z приводятся в движение с помощью зубчатых ремней.
5. Высокого разрешения линейки AURODUR ™ (золотые).
6. Продвинутая технология компенсации геометрических ошибок (21 параметр).
7. Фильтр и регулятор давления воздуха

Пределы измерения:

Максимальный вес детали: 1800 [кг]

Неточность измерения температурного интервала 18 – 22 °C
Для зонда ТР 200

Неточность измерения температурного интервала16 – 26 °C

Kоличество машин:

Является портативной координатно-измерительной машиной ,которая обеспечивает самую высокую точность, даже на очень больших дистанциях. Питаясь собственной, внутренней батареей , может работать в самой сложной среде, сохраняя высочайший уровень точности.

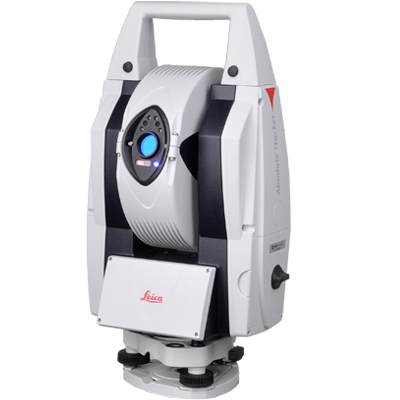

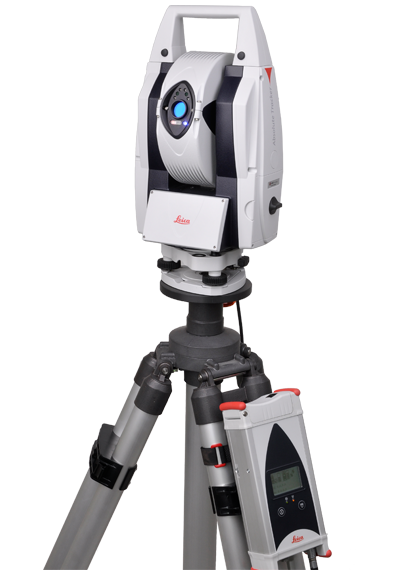

Точность абсолютного трекера Leica A401/T402
Все точности перечислены для рефлекторов 1,5 дюйма фирмы Leica Geosystems и для режима измерений с темпом 2 секунды на точку в стабильных условиях окружающей среды. Полный диапазон составляет от 1,5 до 80 метров от лазерного трекера с вертикальным диапазоном +/- 45˚.

Диапазон
Неограниченное вращение по горизонтали: +/-360˚
Неограниченное вращение по вертикали: +/- 145˚
Типичный рабочий диапазон: 320 m

Окружающая среда
Пыль/вода: IP54 (IEC 60529)
Рабочая температура: 0˚C до +40˚C
Относительная влажность воздуха: макс.95% (без конденсации)
Высота над уровнем моря: -700 до 5500 м (-2,300 до 18,000 фут)

Параметры измерения углов
Распределительность: 0,07 секунды дуги
Точность (MPE): +/- 15 µm + 6 µm/м (+/- 0,0006” + 0,00007”/фут)
Повторяемость (MPE): +/- 7,5 µm + 3 µm/m (+/-0,0003” + 0,00004”/фут)
Точность сенсора наклона (2σ): +/- 1 секунды дуги

Параметры абсолютного измерения расстояний
Распределительность: 0,1 µm
Точность (MPE): +/- 10 µm (+/- 0,00039”)
Повторяемость (MPE): +/- 5 µm (+/- 0,0002”)

Kоличество машин:

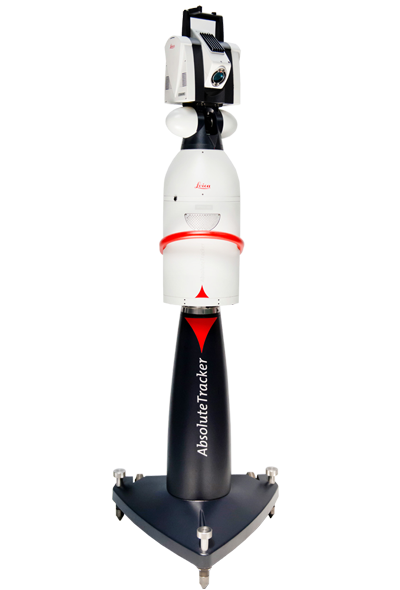

Leica Absolute Tracker AT 901 это превосходный лазерный трекер 6DoF. Непревзойденная способность машины к быстрой реакции, интерферометр Absolute и применение средств технического зрения PowerLock, делают эту портативную измерительную системы, оборудованием высшего класса. Leica Absolute Tracker AT 901, это база для портативного зонда Leica T-Probe (CMM) эффективного лазерного сканера, и полностью автоматизированных измерительных систем. Благодаря достоверным результатам, полученным в сложных условиях обеспечивает пользователям контроль измеряемых деталей.

Leica T-Probe
Портативный, беспроводной зонд, не требующий применения механического манипулятора, предназен для измерений труднодоступных точек за один проход. Вместе с Leica Absolute Tracker AT 901, создает исключительно эффективное решение для зондирования. Оснащен удлиненным двухметровым стилусом, Leica T-Probe, позволяет производить измерения в любом направлении в диапазоне измерения до 50 м.

Leica T-Scan Ручной сканер 3D для бесконтактного сканирования больших деталей с большой точностью и на 50 % быстрее, чем конкурирующее оборудование. Вместе со сканером Leica T-Scan установленным на роботе, образует основу полностью автоматизированной координатной измерительной машины.

Максимальная скорость сканирования 7 000 точек/сек.
Минимальная толщина слоя сканирования 0,17 мм.
Неточность измерения пространственного расстояния в габаритах до 8,5 м составляет±0.06мм(2 сигма).

Kоличество машин:

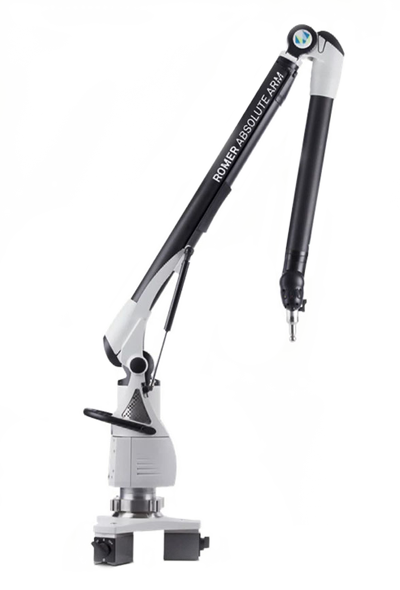

Quality control, inspection, on-machine verification, reverse engineering, virtual assembly or 3D modelling. Wherever these needs arise, you will find the ROMER Absolute Arm. Much more than just a metrology tool, its value lies in its versatility. Portability, stability, light weight and high-performance laser scanners make the ROMER Absolute Arm an all-purpose 3D measurement, analysis and digitising tool that can be used by anyone, anywhere and with minimum training.

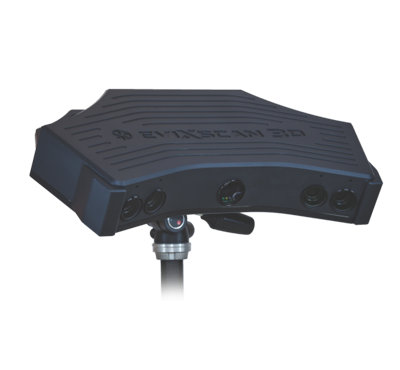

precise 3D scanning of medium to large objects in harsh conditions:
• precision certified to VDI/VDE recommendations,
• four 5Mpix cameras,
• two scanning ranges in one unit,
• dust proof device (IP62),
• dedicated for industries and all types of production lines,
• perfect for: quality control, reverse engineering and rapid prototyping.

Technical specification eviXscan 3D Heavy Duty Quadro:
